Soler&Palau CADB-HE DI 04 LH PRO-REG
Soler&Palau CADB-HE DI 04 LH PRO-REG приточно-вытяжная вентиляция с рекуператором и встроенным электрическим нагревателем Приточно-вытяжная вентиляционная установка с рекуперацией тепла Soler&Palau CADB-HE DI 04 LH PRO-REG занимает л...

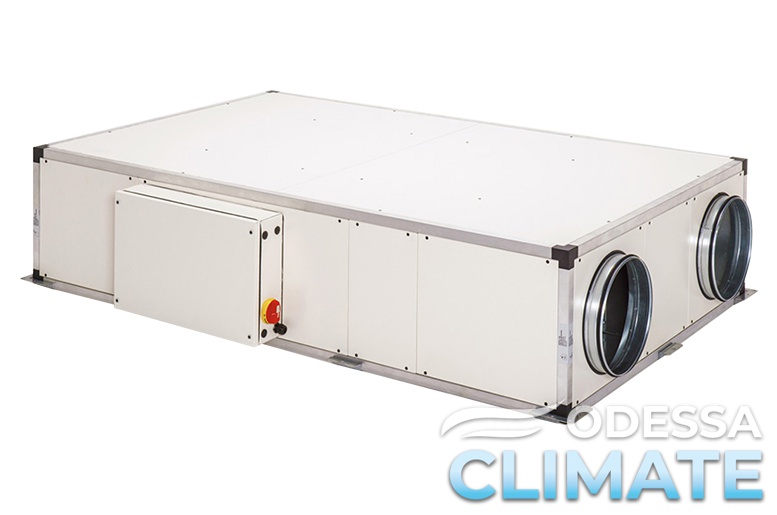

Soler&Palau CADB-HE DI 04 LH PRO-REG приточно-вытяжная вентиляция с рекуператором и встроенным электрическим нагревателем

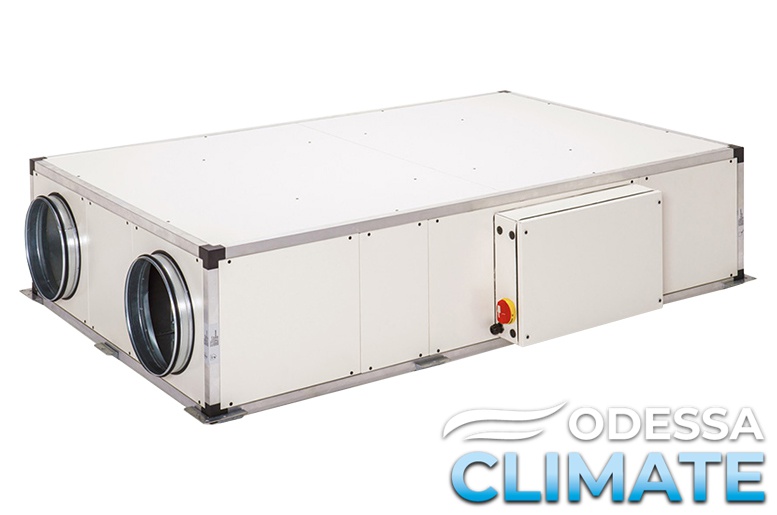

Приточно-вытяжная вентиляционная установка с рекуперацией тепла Soler&Palau CADB-HE DI 04 LH PRO-REG занимает лидирующие позиции в своем сегменте рынка, высокий уровень энергоэффективности и надежности на ряду с широким спектром различных модификаций и функций непременно решит любой вопрос в организации комфортного и здорового микроклимата в помещении.
Главным предназначением вентиляционной установки Soler&Palau CADB-HE DI 04 LH PRO-REG является подача свежего воздуха с минимальными теплопотерями внутри помещений, высокоэффективный рекуператор нивелирует разницу наружной и внутренней температуры воздуха, что приводит к снижению нагрузки на системы охлаждения и отопления и, следовательно сокращает расходы на их содержание.
Встроенная система автоматики позволяет программировать приточно-вытяжную вентиляционную установку Soler&Palau CADB-HE DI 04 LH PRO-REG по временным режимам, подбирая адаптивный график работы в зависимости от Ваших потребностей.
Приточно-вытяжная вентиляция с рекуперацией тепла Soler&Palau CADB-HE DI 04 LH PRO-REG имеет функцию регулирования температуры поступающего свежего воздуха, обеспечивая тепло и влагообмен.
В зависимости от времени года, вентиляционная установка способна дополнительно охлаждать или догревать приточный воздушный поток, при подключении соответствующих модификаций, это могут быть как электрические или водяные нагреватели, так и фреоновые охладители.
Купить приточно-вытяжную вентиляционную установку в Одессе с монтажом!
Преимущества:
✓ Вентиляционная установка оборудована энергоэффективными вентиляторами с двигателями постоянного тока и электронным управлением, за счет чего удалось значительно снизить потребление электроэнергии.
✓ Режимы вентиляции: авто, рекуперация тепла, байпасирование.
✓ Низкий уровень шума.
✓ Встроенные датчики температуры.
✓ Вентиляционная установка укомплектована электрическим нагревателем мощностью 1 кВт для дополнительного нагрева приточного воздуха.
✓ Наличие воздушного фильтра M5 и фильтра тонкой очистки F7 в стандартном исполнении.
✓ Корпус выполнен алюминиевой рамы и сэндвич панелей, с тепло и звукоизоляцией из стекловаты, наружные панели выполнены из листовой стали с поливинилхлоридным покрытием (ПВХ), а внутри из оцинкованной стали.
✓ Панель управления входит в комплект поставки и обеспечит корректную и эффективную работу приточно-вытяжной вентиляционной установки Soler&Palau CADB-HE DI 04 LH PRO-REG по выбранному режиму работы.
✓ Soler&Palau CADB-HE DI 04 LH PRO-REG способен обеспечить качественную вентиляцию в широком диапазоне наружных температур, от -25°C до +50°C.

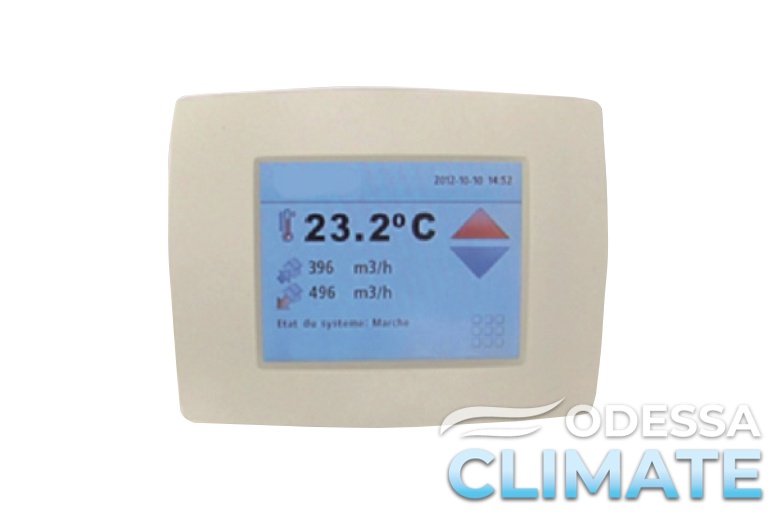

Панель управления
Встроенная система автоматики с сенсорным дисплеем позволяет запрограммировать приточно-вытяжную вентиляционную установку Soler&Palau CADB-HE DI 04 LH PRO-REG на определенный режим работы:
VAV - регулируемый расход воздуха, позволяет вручную запрограммировать производительность вентиляторов с пульта управления или по сигналам 0-10B с датчиков CO2, температуры или влажности.
CAV - поддержание постоянного расхода, настройка 2 различных скоростей с независимым расходом для приточного и вытяжного вентилятора, режим требует наличие минимум двух установленных датчиков TDP-S.
COP - поддержание постоянного давления в системе по сигнатурам с канального сенсора давления TDP-S.

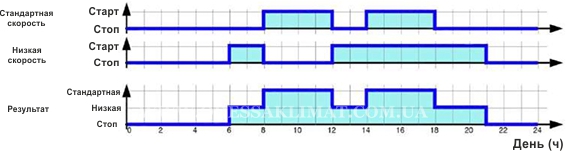

Система автоматики позволяет задавать необходимый режим работы на каждый день недели.
Пользователь имеет возможность задавать до двух временных интервалов в экономичном режиме и в режиме стандартной скорости.
Регулятор компонует все интервалы и параметры в одну кривую, в соответствии с Вашими потребностями в вентиляции помещений.
Воздухоочистительные фильтры
Вентиляционная установка Soler&Palau CADB-HE DI 04 LH PRO-REG штатно укомплектована двумя фильтрами очистки:
Фильтр класса M5 эффективно справляются с такими видами загрязнений как: пух, сажа, частицы крупной пыли, насекомые, перья, крупные семена растений.
Фильтр тонкой очистки F7 активно задерживает следующие виды загрязнений: пыльца, пылевые клещи, аллергены, грибок, бактерии и т.д.

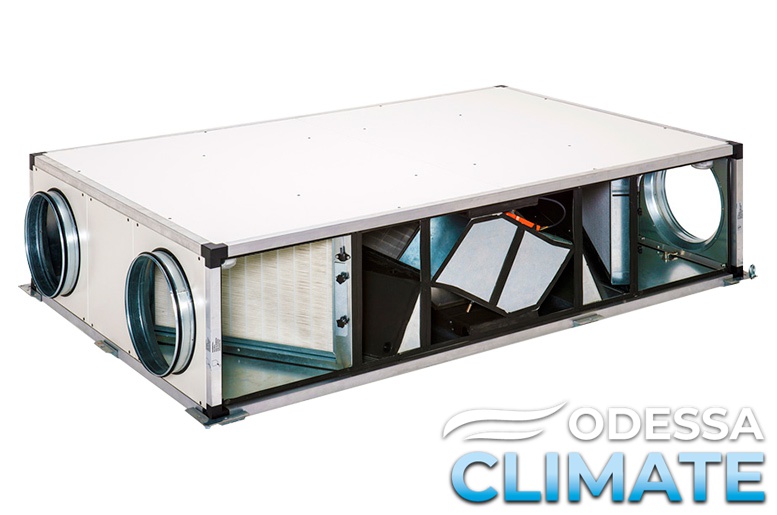

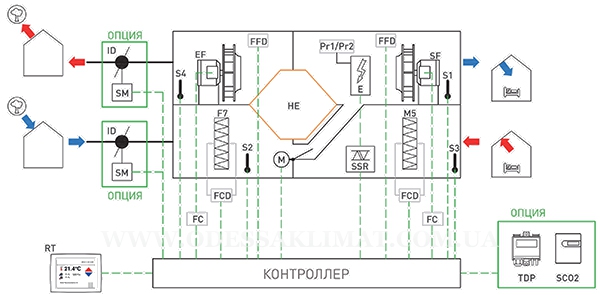

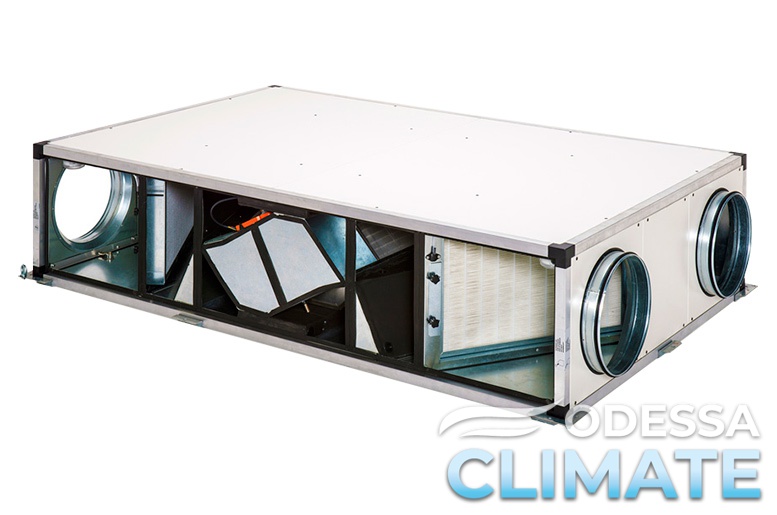

Взгляд изнутри
SF - приточный вентилятор.
EF - вытяжной вентилятор.
S1 - температурный датчик приточного воздушного потока.
S2 - температурный датчик наружного воздушного потока.
S3 - температурный датчик вытяжного воздушного потока.
S4 - температурный датчик удаляемого воздушного потока.
FCD - реле давления контроля фильтров.
FFD - реле контроля вентиляторов.
HE - теплообменник.
RT - выносной пульт управления.
F7 - наружный фильтр.
M5 - вытяжной фильтр.
M - привод байпаса.
E - электрический нагреватель.
Pr1/Pr2 - защитный термостат (ручной/авто).
SSR - регулятор температуры нагревателя.
FC - преобразователь частоты.
SCO2 - сенсор углекислого газа (опция).
TDP - сенсор давления TDP-S (опция).
ID - воздушный клапан (опция).
SM - привод воздушного клапана (опция).

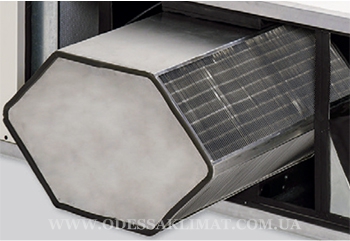

Теплообменник
В вентиляционной установке Soler&Palau CADB-HE DI 04 LH PRO-REG используется высокоэффективный противоточный пластинчатый рекуператор.
Конденсат уходит в специальное дренажное отверстие, которое расположено под блоком рекуператора.
Вентилятор
Вентиляторы постоянного тока, установленные в вентиляционной установке Soler&Palau CADB-HE DI 04 LH PRO-REG, имеют прочную и надежную конструкцию, низкий уровень шума и высокие показатели энергоэффективности.
Электрический нагреватель
Электрический нагреватель мощностью 1 кВт предназначен для обеспечения стабильной работы Soler&Palau CADB-HE DI 04 LH PRO-REG при низких температурах.
Осуществляет догрев приточного воздушного потока, за счет чего снижает до минимума разницу в температурах вытяжного и приточного воздуха.
Байпас
Благодаря байпасной заслонке приточный воздух проходит мимо теплообменника, за счет чего воздушный поток напрямую подается в помещение, исключая процесс теплообмена.
Это особенно актуально в теплое время года, когда нет необходимости подогревать воздушный поток.
Eurovent сертификация
Вентиляционная установка Soler&Palau CADB-HE DI 04 LH PRO-REG прошла Eurovent сертификацию, это основной независимый орган европейской сертификации климатического оборудования.
На сертификацию завод производитель отправляет свои модели, после тщательной проверки выпускается сертификат точного соответствия заявленным производителем техническим характеристикам в паспорте изделия.
Сертификат подтверждает, что выбранный продукт соответствует всем заявленным параметрам.
Дополнительное оснащение:
Фильтры очистки воздуха
Опциональные фильтры разной степени очистки: грубой G4, средней M5 и тонкой степени очистки F7, F9, могут быть установлены как на приточный, так и на вытяжной воздушный поток.
Корпус для фильтрующих элементов FBL-N
Позволяет дополнительно оборудовать приточно-вытяжную вентиляционную установку Soler&Palau CADB-HE DI 04 LH PRO-REG двумя дополнительными фильтрами для очистки воздуха.
Комнатный датчик температуры и CO2
Датчик SCO2-A передает уровень насыщения углекисым газом водушного пространства в помещении и значение комнатной температуры на головное устройство.
Датчик давления
Сенсор давления доступен в двух модификациях:
TDP-S - предназначен для обеспечения работы приточно-вытяжной вентиляционной установки Soler&Palau CADB-HE DI 04 LH PRO-REG в режиме COP и позволяет определять разницу в давлении между двумя точками в воздуховоде.
TDP-D - выполняет аналогичные функции предыдущей модели, дополнительно оснащен дисплеем для отображения текущих фиксируемых значений.
Канальный датчик CO2, относительной влажности и температуры
Канальный датчик доступен в трех модификациях:
SCO2-G - фиксирует уровень CO2 в воздуховодах.
SCO2-G 0/10V фиксирует уровень CO2 в воздуховодах и позволяет автоматически регулировать расход воздуха в режиме VAV по внешнему сигналу 0-10B.
SHT-G - снимает показатели температуры и относительной влажности в воздуховоде и передает данные на головное устройство.
Датчик присутствия
Датчик передает сигнал в случае обнаружения присутствия людей в помещении и имеет угол обзора 360°.
Сенсор имеет модификацию для поверхностного монтажа CPFL-S и для скрытого CPFL-E

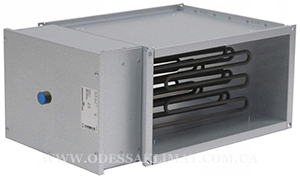

Канальный электрический нагреватель
Канальный нагреватель MBE или MBE-R предназначен для обеспечения стабильной работы Soler&Palau CADB-HE DI 04 LH PRO-REG при низких температурах.
Калорифер устанавливается на нагнетательной стороне вентилятора и осуществляет преднагрев или догрев воздушного потока в зависимости от нужд.
Модель с маркировкой MBE-R оснащена встроеной системой регулирования температуры, а для коректной работы необходимо подключить внешний датчик температуры на расстоянии более 1 метра.

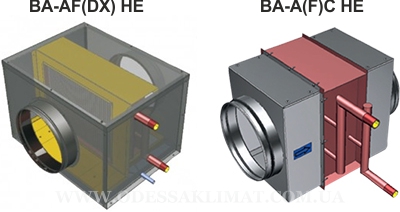

Внешние модули для нагрева и охлаждения
Опциональные канальные модули предназначены для охлаждения или обогрева приточного воздуха в зависимости от потребительских нужд, также для корректной работы необходим трехходовой клапан.
Существует несколько типов подключаемых внешних модулей к приточно-вытяжной вентиляционной установке Soler&Palau CADB-HE DI 04 LH PRO-REG:
BA-AC HE внешний подключаемый модуль с 2-ух трубным водяным нагревателем.
BA-AFC HE внешний модуль с независимыми теплообменниками нагревателя и охладителя.
BA-AF HE модуль с 2-ух трубным водяным охладителем.
BA-DX HE модуль с фреоновым охладителем (R-410A).
Трехходовой клапан
Трехходовой клапан с приводом 3WV DN KVS PROP 24V выполнен из латуни с никелевым покрытием и сердечником из нержавеющей стали, предназначен для работы совместно с дополнительно подключаемыми теплообменниками.
Воздушный клапан
В случае потребности высокого уровня герметичности вентиляционной установки, например: в больничных палатах, кабинетах в промышленных зданиях, могут быть использованы воздушные клапаны для контроля расхода воздуха, которые позволяют отсечь требуемый воздуховод при необходимости.
Вы всегда можете купить любую климатическую технику Солар Палау от официального дилера в нашем интернет-магазине.
Компания "ОДЕССА КЛИМАТ" осуществляет отправку климатической техники во все регионы Украины:
Одесса, Черноморск, Южный, Николаев, Киев, Харьков, Днепр, Львов, Кривой Рог, Запорожье, Мариуполь, Винница, Херсон, Чернигов, Полтава, Черкассы, Хмельницкий, Житомир, Сумы, Черновцы, Ровно, Каменское, Кропивницкий, Ивано-Франковск, монтаж, гарантия, цена.
Технические параметры | |
Расход воздуха (режим теплообмена) м3/ч | 400 |
Статическое давление Па | 144 |
Уровень звукового давления дБа | 39 |
Эффективность теплообмена по температуре % | 87 |
Система с рекуперацией теплоты | Рекуперативный |
Режимы работы | Режим теплообмена, байпаса, подачи свежего воздуха |
Система теплообмена | Противоточный поток воздух-воздух, полный теплообмен и влагообмен |
Элемент теплообмена | Противоточный теплообменник |
Воздушный фильтр предварительной очистки тип | Два фильтра класса M5 и фильтр тонкой очистки F7 |
Вентилятор тип | Вентиляторы с электродвигателями постоянного тока |
Двигатель вентилятора шт | 2 |
Диаметр подсоединяемого воздуховода мм | 200 |
Рабочий диапазон | |
Относительная влажность (не более) % | 90 |
Диапазон наружных температур (Мин. - Макс.) °С | -25/+50 |
Основные электрические параметры | |
Потребляемая мощность Вт | 196 |
Подключение к электросети Ф/В | 1~/230/50 |
Резервный нагревательный элемент кВт | 1,0 |
Габаритные размеры (вент. установки) | |
Высота мм | 375 |
Ширина мм | 885 |
Глубина мм | 1520 |
Вес кг | 145 |
Гарантия | |
Гарантия на оборудование и его монтаж (месяцев) | 12 |
